Моделирование взаимосвязей между сущностями



Тип и вхождение


Важно уяснить себе, что определения, данные нами для сущности, связи, атрибута и уникального идентификатора, относятся к определениям, представляющим тип или класс понятия - но не конкретные вхождения. Для того, чтобы пояснить, что имеется ввиду, обратимся к фрагменту схемы.

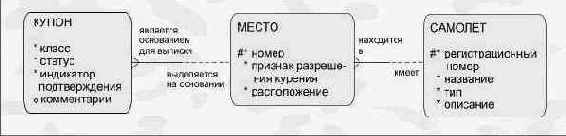

Рисунок 3-19

Эту схему можно представить в трехмерном пространстве и рассмотреть конкретные вхождения сущностей.

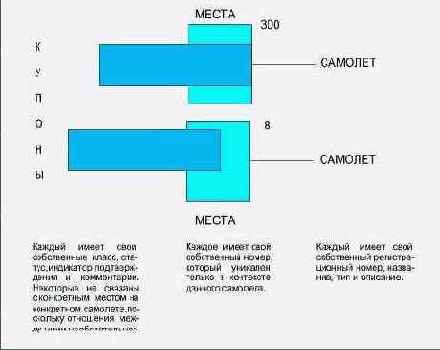

Рисунок 3-20

Все места связаны с самолетом, однако только на некоторые из них имеются купоны. Таким образом, рисунок отражает реальную картину, которая допускает наличие в самолете незанятых мест.

Если мы посмотрим на все купоны - старые, нынешние и выданные предварительно на будущие рейсы - мы столкнемся со следующей ситуацией.

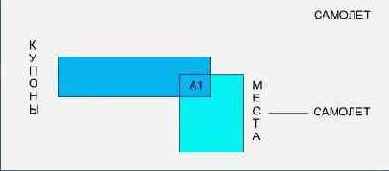

Рисунок 3-21. Временной разрез схемы: прошлое, настоящее и будущее

Теперь мы имеем на сотни тысяч больше купонов, из которых мы выбрали те, которые когда-либо (в прошлом, настоящем или будущем) оформлялись на место A1 на самолете с регистрационным номером G-ORCE.

Под ваши определения в каждом конкретном случае должен точно подходить каждый экземпляр (вхождение) определяемого объекта. В нашем примере эскадрилья может включать в себя пару очень старых самолетов, относительно которых нас может чрезвычайно интересовать, когда в последний раз проверялось наличие запчастей для них. Для таких исключительных случаев, при необходимости, определение может включать в себя информацию, присутствующую как "возможность" и не требующуюся в обычных случаях.

Все прочие понятия и определения в МВМС также адресуются к типу или классу объекта.
